AD8232 Capteur Fréquence Cardiaque ECG avec Électrodes

Description :

Le module AD8232 est un capteur de fréquence cardiaque destiné à la mesure de signaux ECG (électrocardiogramme). Basé sur le circuit analogique AD8232 de chez Analog Devices, il permet de capturer le rythme cardiaque en temps réel avec une grande sensibilité et un bruit faible. Ce module est particulièrement adapté pour les projets biomédicaux, dispositifs portables (wearables), expériences universitaires ou prototypes Arduino.

Caractéristiques techniques :

• CI principal : AD8232 (Analog Devices)
• Tension d'alimentation : 3.3V à 5V
• Sortie : signal analogique ECG (broche OUTPUT)
• Connecteurs : broches pour alimentation + sortie + état, connecteur JST 3 points pour électrodes
• Dimensions : env. 35mm x 25mm
• Consommation : faible (<1mA)
• Compatibilité : Arduino, STM32, ESP32, Raspberry Pi (lecture ADC requise)

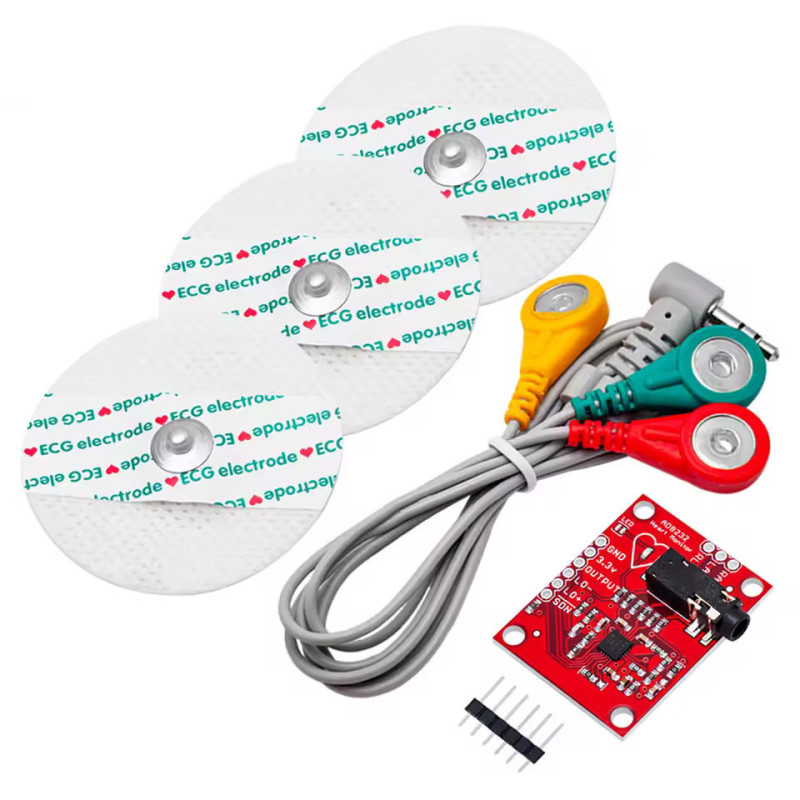

Contenu du kit :

• 1x module AD8232 avec broches mâles soudées
• 1x câble avec connecteur JST 3 points
• 3x électrodes autocollantes jetables

Applications typiques :

• Projets de suivi du rythme cardiaque
• Montages biomédicaux DIY ou universitaires
• Dispositifs portables de mesure physiologique
• Enregistrements de signaux ECG à faible coût

Recommandations :

Utiliser sur peau propre et sèche. Les électrodes sont à usage unique. Le signal doit être filtré numériquement ou analysé via un logiciel adapté pour une meilleure lisibilité.
