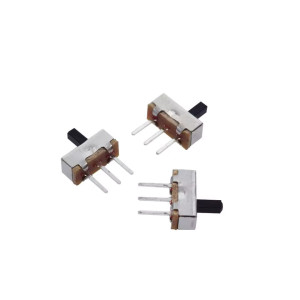

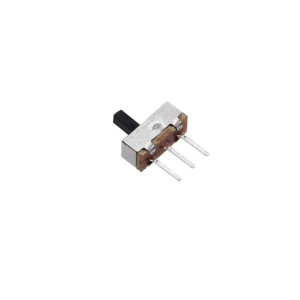

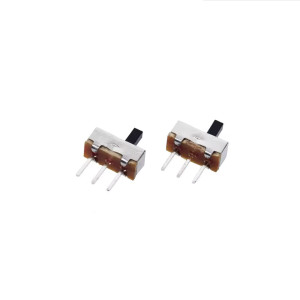

Interrupteur Glissière SS12D00G3 – Mini SPDT 3 Broches Pas 2,54 mm pour PCB et Breadboard

Description technique

Le SS12D00G3 est un interrupteur à glissière miniature de type SPDT (Single Pole Double Throw — 1 pôle, 2 positions) à montage traversant sur PCB. Ultra-compact avec un corps de seulement 8 × 4 × 3,8 mm (hors broches et bouton), il s'intègre facilement dans les projets d'électronique portable, les boîtiers de prototypage et les maquettes. Son pas de 2,54 mm entre les broches le rend directement compatible avec les breadboards et les PCB perforés à pas standard.

Comme tout interrupteur SPDT, le SS12D00G3 dispose de 3 broches : une broche centrale commune (COM) et deux broches de sortie (positions 1 et 2). En position 1 (glissière vers la gauche), le COM est connecté à la broche gauche ; en position 2 (glissière vers la droite), le COM est connecté à la broche droite. Cette architecture permet deux usages principaux : en interrupteur marche/arrêt (une broche reliée au circuit, l'autre laissée libre) ou en sélecteur deux voies (commutation entre deux signaux ou deux alimentations).

Sa résistance de contact de 30 mΩ garantit une très faible chute de tension aux bornes du contact fermé, ce qui est particulièrement important pour les applications basse tension alimentées par pile ou batterie LiPo. Avec une tension de tenue de 500 V AC et une résistance d'isolement supérieure à 100 MΩ, ce composant offre une excellente isolation entre les positions. Sa durée de vie mécanique est supérieure à 50 000 cycles de commutation.

Ce type d'interrupteur est l'un des composants les plus utilisés dans les projets maker et les produits électroniques grand public : on le retrouve dans les télécommandes, les appareils audio portables, les montages sur breadboard, les boîtiers imprimés en 3D et toutes les applications nécessitant un contrôle physique discret marche/arrêt ou une sélection de mode.

Caractéristiques techniques

• Modèle : SS12D00G3 (aussi référencé SS-12D00G3)
• Type de circuit : SPDT – 1 pôle 2 positions (1P2T)
• Fonction : ON-ON (marche/arrêt ou sélecteur deux voies)
• Nombre de broches : 3 (COM, position 1, position 2)
• Courant nominal : 0,5 A DC
• Tension nominale : 50 V DC
• Résistance de contact : 30 mΩ max
• Résistance d'isolement : 100 MΩ min @ 500 V DC
• Tension de tenue : 500 V AC / 1 min
• Durée de vie mécanique : > 50 000 cycles
• Pas des broches : 2,54 mm (compatible breadboard et PCB standard)
• Longueur des broches : 3 à 5 mm (traversant)

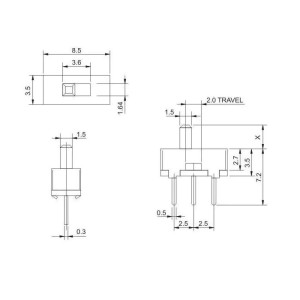

• Corps (sans broches ni bouton) : 8 × 4 × 3,8 mm
• Taille totale (avec bouton) : 8 × 4 × 10 mm
• Bouton (knob) : 1,5 × 1,5 × 3 mm, course 2,0 mm
• Montage : traversant vertical (Through Hole)
• Matériaux : boîtier plastique noir, contacts métal argenté
• Couleur : noir / argent

Spécifications électriques

Comment câbler le SS12D00G3

En interrupteur marche/arrêt (ON/OFF) : reliez votre signal ou alimentation à la broche centrale (COM), connectez le circuit à alimenter ou contrôler sur l'une des deux broches latérales, et laissez la troisième broche libre (ou reliée à GND). La glissière coupe ou établit la connexion entre COM et la broche latérale choisie.

En sélecteur deux voies (ON/ON) : reliez la broche centrale (COM) au point de sortie commun, et connectez les deux broches latérales à deux sources de signal ou deux circuits différents. La glissière sélectionne lequel des deux circuits est actif — idéal pour basculer entre deux modes de fonctionnement, deux fréquences, deux programmes ou deux sources d'alimentation.

Applications typiques

• Interrupteur marche/arrêt d'un projet Arduino, ESP32, STM32 ou Raspberry Pi Pico alimenté sur batterie
• Sélecteur de mode dans un boîtier de projet (mode 1 / mode 2, vitesse lente / rapide…)
• Commutation entre deux sources d'alimentation (USB / batterie LiPo par exemple)
• Sélection d'adresse I2C ou de configuration matérielle sur un PCB personnalisé
• Contrôle marche/arrêt de LEDs, moteurs, buzzer dans les projets éducatifs
• Intégration dans un boîtier imprimé en 3D ou un panneau frontal de projet
• Prototypage rapide sur breadboard grâce au pas 2,54 mm standard
• Projets audio et vidéo : sélection de canal, activation de filtre

Compatibilité et intégration

Le SS12D00G3 est un composant passif universel : il est compatible avec toutes les plateformes de prototypage sans exception — Arduino Uno, Nano, Mega, ESP32, ESP32-S3, STM32, Raspberry Pi Pico (RP2040 / RP2350), FPGA et cartes Linux embarqué. Son pas de 2,54 mm permet une insertion directe dans un breadboard MB-102 standard ou une soudure sur tout PCB perforé ou PCB FR-4 au pas 2,54 mm.

⚠️ Limites à respecter : Ce composant est dimensionné pour des signaux basse puissance (max 0,5 A / 50 V DC). Il convient parfaitement pour commuter des signaux GPIO, des alimentations de modules (3,3V ou 5V depuis USB) et des petites charges résistives. Il n'est pas adapté à la commutation directe de charges inductives (moteurs, relais) ou de tensions secteur — utilisez dans ces cas un relais ou un interrupteur de puissance approprié.

Contenu du colis

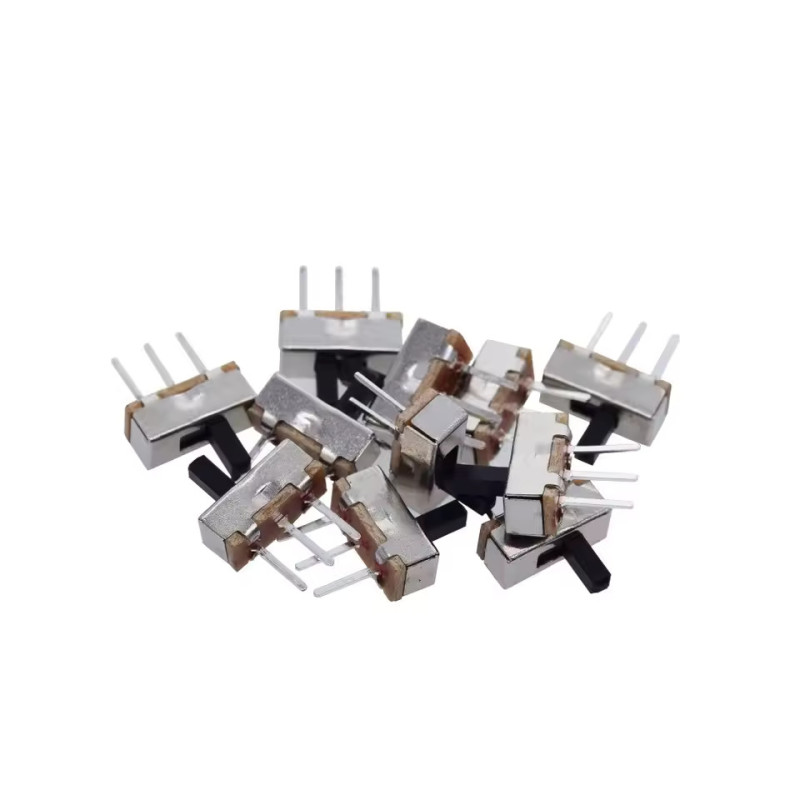

• Interrupteur(s) à glissière SS12D00G3 (quantité selon l'option sélectionnée)
