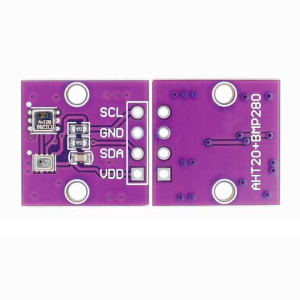

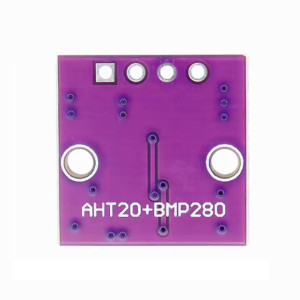

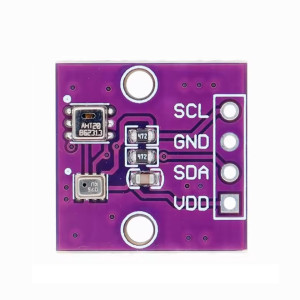

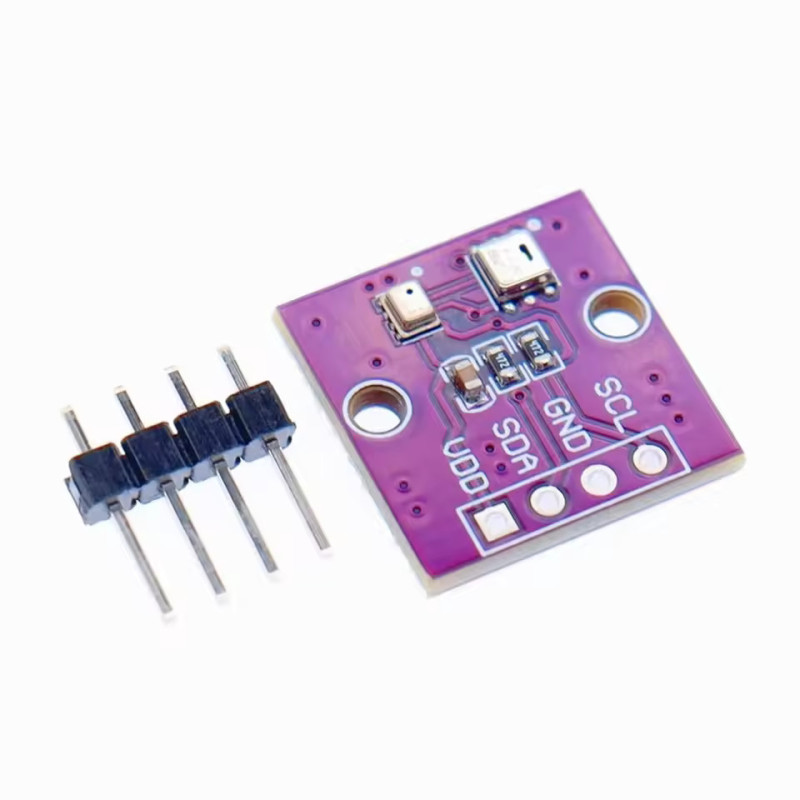

Module AHT20 + BMP280 – Capteur 3-en-1 Température, Humidité et Pression Atmosphérique sur Bus I2C

Description technique

Ce module intègre deux capteurs numériques de haute précision sur un seul PCB compact : le AHT20 de ASAIR, dédié à la mesure de température et d'humidité relative, et le BMP280 de Bosch Sensortec, dédié à la mesure de pression atmosphérique et de température. Tous deux communiquent via le protocole I2C avec des adresses distinctes (0x38 pour l'AHT20, 0x76 ou 0x77 pour le BMP280), permettant leur utilisation simultanée sur le même bus à 4 fils.

Ce module est fréquemment utilisé comme alternative directe et économique au BME280 (qui mesure nativement les trois grandeurs en un seul circuit), dont le prix avait fortement augmenté à partir de 2021. Les performances combinées de l'AHT20 et du BMP280 sont comparables ou supérieures au BME280 sur les mesures d'humidité, tout en restant pleinement compatibles avec les bibliothèques Arduino et MicroPython largement disponibles pour ces deux circuits.

L'AHT20 est la dernière génération de capteurs ASAIR : il intègre un ASIC dédié, un élément capacitif MEMS pour l'humidité, et un capteur de température on-chip. Il est entièrement calibré en usine et délivre un signal numérique compensé directement exploitable. Sa précision typique est de ±0,3°C pour la température et ±2% RH pour l'humidité, avec un temps de réponse de 75 ms.

Le BMP280 de Bosch est un capteur barométrique de référence, largement adopté dans l'industrie et par la communauté maker. Il mesure la pression absolue avec une précision de ±1 hPa et offre une résolution altimétrique d'environ ±1 mètre. Il intègre également une mesure de température compensée, utilisable comme valeur de référence pour les calculs de pression.

La plage d'alimentation 2,0V à 5,5V rend ce module directement compatible sans adaptateur de niveau logique avec les environnements 3,3V (ESP32, STM32, Raspberry Pi Pico) comme 5V (Arduino Uno, Nano, Mega), ce qui simplifie considérablement l'intégration dans tout projet de prototypage.

Caractéristiques techniques

• Capteur 1 : AHT20 (ASAIR) – Température + Humidité
• Capteur 2 : BMP280 (Bosch Sensortec) – Pression atmosphérique + Température
• Interface : I2C (compatible 100 kHz et 400 kHz)
• Adresse I2C AHT20 : 0x38 (fixe)
• Adresse I2C BMP280 : 0x76 ou 0x77 (sélectionnable)
• Tension d'alimentation : 2,0V à 5,5V
• Consommation : faible (µA en mode veille)
• Connecteur : header 4 broches 2,54 mm (VCC, GND, SCL, SDA)
• Dimensions : environ 15 × 15 × 2,5 mm
• Poids : environ 2 g

Spécifications électriques

Applications typiques

• Station météo personnelle : mesure complète température, humidité et pression barométrique
• Domotique et maison connectée : monitoring ambiant dans chaque pièce
• Altimètre : calcul d'altitude par mesure de pression atmosphérique
• Systèmes HVAC et climatisation : contrôle de température et d'hygrométrie
• Data logger environnemental sur batterie (faible consommation)
• Projets IoT agricoles : surveillance de serres, caves, entrepôts
• Remplacement direct du BME280 dans les projets existants
• Projets éducatifs et initiation aux capteurs environnementaux

Compatibilité et intégration

Grâce à sa plage d'alimentation 2,0V à 5,5V, le module se connecte directement — sans convertisseur de niveau — aux cartes Arduino Uno, Nano, Mega (5V) comme aux cartes ESP32, ESP32-S3, ESP32-C6, STM32, Raspberry Pi Pico / Pico 2, RP2040, RP2350 et aux cartes Linux embarqué (Raspberry Pi, Orange Pi, Banana Pi) en 3,3V. Le bus I2C partagé permet de connecter d'autres capteurs I2C simultanément sur les mêmes broches SDA/SCL.

Des bibliothèques sont disponibles pour tous les environnements courants : Adafruit AHT10 et Adafruit BMP280 pour Arduino IDE, bibliothèques MicroPython pour Raspberry Pi Pico et ESP32, et des drivers Python pour Raspberry Pi via smbus2. La lecture des deux capteurs s'effectue indépendamment sur le même bus I2C, sans conflit d'adresses.

⚠️ Remarque importante : l'AHT20 possède une adresse I2C fixe (0x38), ce qui limite l'utilisation de plusieurs AHT20 sur le même bus. Si votre projet nécessite plusieurs capteurs d'humidité, l'ajout d'un multiplexeur I2C TCA9548A permet de contourner cette limitation en multipliant les bus I2C disponibles.

Contenu du colis

• 1× Module AHT20 + BMP280
• 1× Header mâle 4 broches 2,54 mm (non soudé)
