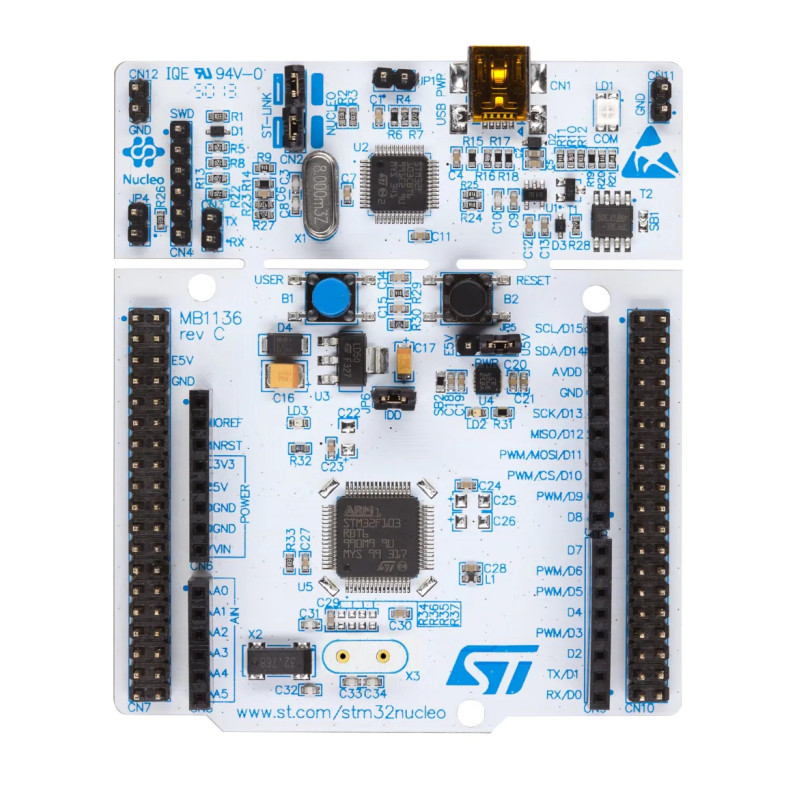

Carte STM32 NUCLEO-F103RB – STM32 Nucleo Board

Description :

La carte NUCLEO-F103RB est une plate-forme de développement basée sur le microcontrôleur STM32F103RBT6 (ARM Cortex-M3 à 72 MHz), conçue pour faciliter la mise en œuvre de projets embarqués. Elle est équipée d’un ST-LINK/V2-1 intégré pour la programmation et le débogage, d’un form factor compatible Arduino Uno R3 et d’un connecteur ST morpho permettant d’exploiter l’ensemble des GPIO du microcontrôleur. Adaptée aux environnements de développement comme STM32CubeIDE ou l'Arduino IDE via STM32duino, elle permet une prise en main rapide pour le prototypage et l’enseignement.

Spécifications techniques :

• Microcontrôleur : STM32F103RBT6 (ARM Cortex-M3 à 72 MHz)
• Mémoire Flash : 128 Ko
• SRAM : 20 Ko
• Périphériques : Timers, UART, SPI, I2C, ADC 12 bits, CAN
• Connectivité : USB via ST-LINK/V2-1 (programmation et debug)
• Interfaces d’extension :
  • Connecteur Arduino Uno R3 (shield compatibles)
  • Connecteur ST morpho (accès complet aux E/S STM32)
• LEDs : LED utilisateur, LED d’alimentation, LED de communication
• Boutons : Reset, bouton utilisateur
• Alimentation : 5V via USB ou source externe 7-12V

Applications potentielles :

• Prototypage rapide : Projets embarqués sur STM32
• Applications industrielles : Contrôle de capteurs et actionneurs
• Enseignement : Formation à l’architecture ARM et STM32
• Développement Arduino STM32 : Compatible STM32duino

Avantages :

• Compatibilité Arduino : Facilité d’intégration avec shields existants
• ST-LINK intégré : Programmation et debug sans matériel externe
• Accès complet au microcontrôleur : Via les broches ST morpho
• Support logiciel : Nombreux exemples et bibliothèques via STM32CubeF1
