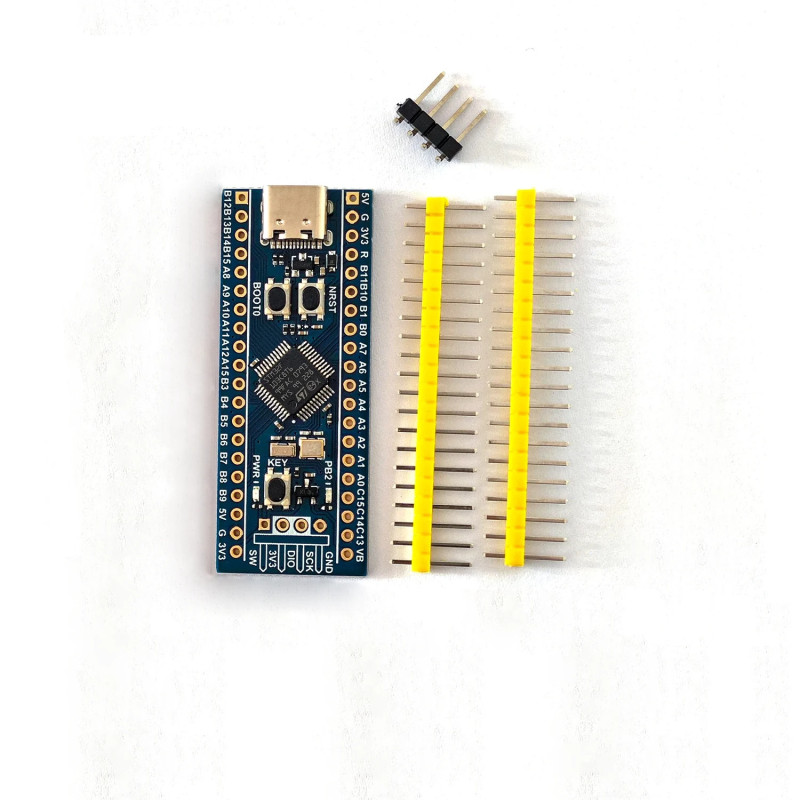

Carte de développement STM32F103C8T6 ARM STM32 "bluepill"

Description :

Cette carte de développement, à base du microcontrôleur STM32F103C8T6  de chez STMicroelectronics, est une carte de développement bon marché avec un potentiel de réalisation énorme.

En effet la puce STM32F103C8T6 embarque un microcontrôleur ARM 32-bit Cortex™ M3 STM32F103C8T6 cadencé à 72MHz. Elle offre une mémoire RAM de 20KO ainsi qu'une mémoire flash de 64KO. Ses multiples contrôleurs d'interfaces permettent de communiquer avec des périphériques extérieurs en SPI, I2C, USART, USB et CAN.

La programmation se fait par l'intermédiaire d'une sonde JTAG/SWD externe (par exemple le ST-Link V2) via le port de programmation / debug SWD. Ce port permet également une programmation ou du debug en mode JTAG.

Elle se présente sous un format très compact. Capable d'intégrer vos projets sur breadboard ou cartes à trous grâce à son interface à broches au pas de 2,54mm.

Spécifications :

• Microcontrôleur ARM 32-bit Cortex™ M3 STM32F103C8T6 CPU Core
• Mémoire Flash : 64 Ko
• Mémoire SRAM : 20 Ko
• Périphériques : Timers, 2 x SPI, 2 x I2C, 3 x USART, USB, 1 x CAN
• Contrôleur DMA 7 canaux
• Nombre GPIOs  : 37 (LQFP-48)
• ADC : 2 canaux 12 bits
• Tension de fonctionnement (VCC) : 2V à 3,6V
• Tension sur les broches : -0.3V à 5,5V (pour  2V < VCC < 3,6V)
• Courant par broche d'E / S : +/-25 mA
• Debug & programmation : JTAG et SWD
