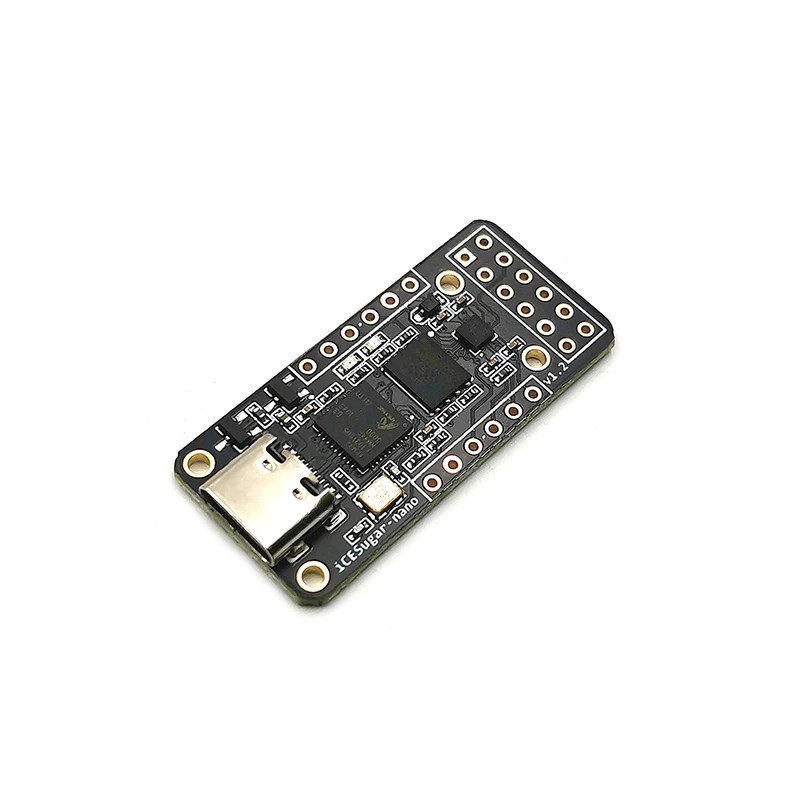

Carte de développement FPGA iCESugar-nano à base de iCE40LP1k

Description :

La carte de développement iCESugar-nano est idéale pour la prise en main et la découverte du développement de FPGA. Cette carte est équipée de la puce iCE40LP1K-CM36 de chez Lattice, qui est entièrement prise en charge par la chaîne d'outils open source (yosys & nextpnr & icestorm). Une mémoire SPI Flash W25Q16 de 2MO est également présente sur la carte afin d'accueillir le bitstream.

Elle dispose de 14 IOs utilisables avec 3 interfaces PMOD standard et d'un débogueur embarqué iCELink (basé sur ARM Mbed DAPLink). Le débogueur permet à la carte d'être perçue comme un équipement de stockage par votre PC. Vous n'aurez qu'à faire glisser le bitstream FPGA dans le disque virtuel pour programmer.

Le composant iCELink fournit également une horloge réglable au FPGA, et un port série supplémentaire permettant d'utiliser le connecteur USB comme USB SDC.

La carte est livrée avec un câble USB-C.

Spécifications :

• Puce FPGA : iCE40LP1K-CM36 de chez Lattice
• Nombre d'IOs : 14 IOs utilisables avec 3 interfaces PMOD (2 x 6 pins et 1 x 12 pins).
• Interface de programmation : iCELink, connexion via USB-C
• Mémoire : SPI Flash W25Q16 de 2MOctets
