Écran TFT IPS 2.4 pouces ST7789 + Tactile Capacitif FT6336 + Slot MicroSD – SPI 240x320, 3.3V

Description

Module d'affichage couleur TFT IPS 2.4 pouces associant le contrôleur graphique ST7789 (240x320 px, interface SPI), le contrôleur tactile capacitif FT6336 (interface I2C) et un slot microSD (interface SPI). La référence des puces est sérigraphiée sur le PCB, ce qui facilite l'intégration logicielle. Fonctionne exclusivement en logique 3.3V, compatible avec ESP32, STM32, RP2040 et tout microcontrôleur 3.3V.

Caractéristiques techniques

• Référence module : S247C24003A
• Type d'afficheur : TFT IPS
• Diagonale : 2.4 pouces
• Résolution : 240 x 320 pixels (QVGA)
• Profondeur de couleur : 262 144 couleurs (18 bits)
• Luminance : 500 cd/m²
• Contraste : 800:1
• Angle de vue : 80° sur les 4 axes (dalle IPS)
• Contrôleur affichage : ST7789V
• Interface affichage : SPI
• Contrôleur tactile : FT6336 (FocalTech)
• Interface tactile : I2C — adresse 0x70
• Points de contact simultanés : 2 (bi-tactile)
• Slot mémoire : MicroSD (interface SPI dédiée)
• Tension d'alimentation : 3.3V
• Niveau logique : 3.3V uniquement
• Rétroéclairage : LED blanche intégrée, actif haut (broche LED)

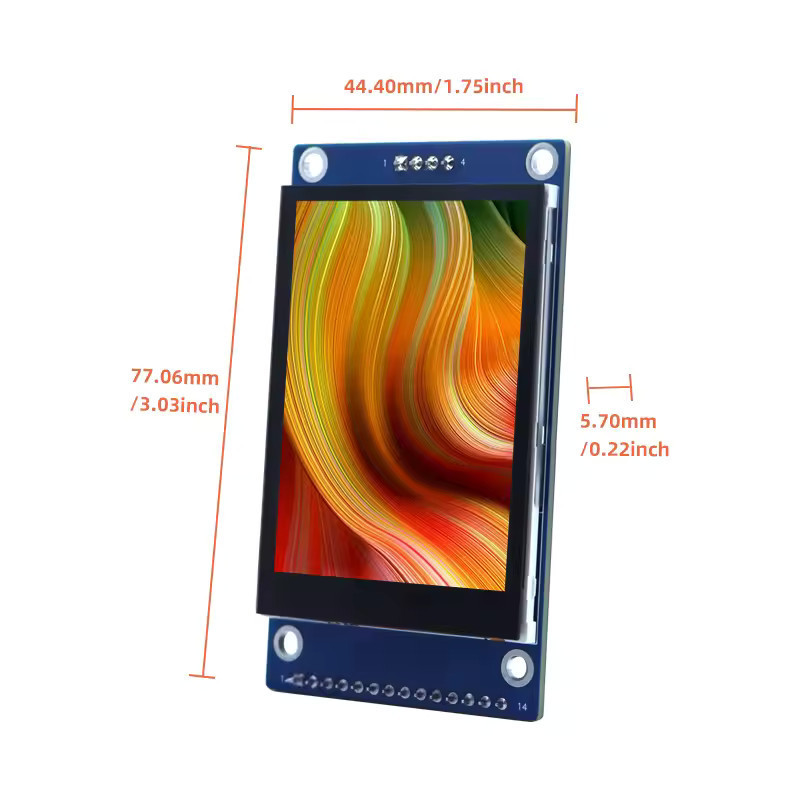

• Dimensions PCB : 42.72 x 60.26 x 3.29 mm
• Zone active : 36.72 x 48.96 mm
• Connecteurs : 2 headers broches traversantes — 14 pins (écran + tactile) et 4 pins (microSD)

Brochage – Connecteur 14 pins (écran + tactile)

Brochage – Connecteur 4 pins (microSD)

Compatibilité et bibliothèques

Bibliothèques recommandées pour l'affichage (ST7789) :

• TFT_eSPI (Bodmer) — la plus performante pour ESP32 et STM32. Configurer User_Setup.h avec le driver ST7789_DRIVER et les bons numéros de broches.
• LovyanGFX — excellente alternative, configuration entièrement par code C++.
• Arduino_GFX — plus simple à prendre en main, idéale pour débuter.
• LVGL — pour des interfaces graphiques avancées (widgets, animations). S'utilise par-dessus TFT_eSPI ou LovyanGFX.

Bibliothèque pour le tactile (FT6336) :

• Arduino-FT6336U (aselectroworks) — à installer manuellement depuis GitHub, non disponible dans le gestionnaire de bibliothèques Arduino IDE.

Bibliothèque pour la carte microSD :

• SD ou SD_MMC — incluses nativement dans l'environnement Arduino / ESP32.

Applications typiques

• Interfaces homme-machine (IHM) embarquées sur microcontrôleur
• Tableaux de bord (dashboards) de mesure et affichage de données temps réel
• Terminaux portables, compteurs connectés, stations météo
• Lecteurs de fichiers images ou logs depuis carte SD
• Prototypage rapide d'interfaces graphiques avec LVGL ou LovyanGFX

Points d'attention avant l'achat

• Microcontrôleurs 5V (Arduino Uno, Mega…) : un convertisseur de niveau logique 3.3V/5V est indispensable sur toutes les lignes SPI et I2C. Sans cela, le module sera endommagé de façon irréversible.
• Résistances de pull-up I2C absentes : le PCB ne dispose pas de résistances de pull-up sur les lignes I2C du FT6336. Il faut ajouter des résistances de 10 kΩ entre T_SDI/SDA et +3.3V, et entre T_CLK/SCL et +3.3V. Sans elles, la communication tactile sera instable ou inexistante.
• Rétroéclairage : la broche LED (pin 8) doit être connectée au +3.3V pour allumer l'écran. Laissée flottante, l'écran restera noir même si le pilote fonctionne. Il est aussi possible de la piloter via un transistor pour régler la luminosité par PWM.
• MicroSD et SPI partagé : si le bus SPI est partagé entre l'écran et la carte SD, les signaux CS doivent être gérés séparément (broches CS distinctes).
• Précision tactile : très bonne pour des appuis simples et des boutons. Les gestes rapides peuvent générer des imprécisions sur l'axe Y — un filtrage logiciel est conseillé pour les usages de dessin.
• Broches à souder : le module est livré sans connecteur soudé. Une station de soudage est nécessaire pour le câblage.
