Plaque de Prototypage PCB FR-4 4.7x11.6 cm – Simple Face, Pas 2.54 mm, Composants Traversants

Description

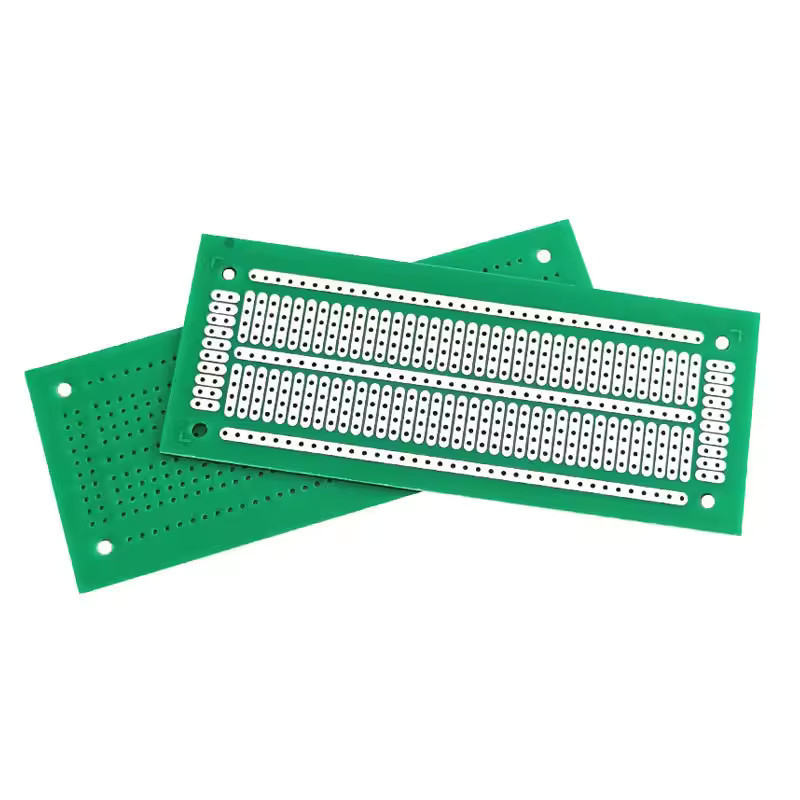

Plaque de prototypage rigide 4.7 x 11.6 cm en FR-4 (époxy fibre de verre), pour la réalisation de circuits électroniques soudés permanents. Le maillage de trous au pas de 2.54 mm est compatible avec l'ensemble des composants traversants standard : résistances, condensateurs, circuits intégrés DIP, headers mâles et femelles, modules Arduino, ESP32 et STM32.

Son format allongé la distingue des plaquettes carrées classiques : elle s'adapte particulièrement bien aux circuits en ligne, aux nappes de connecteurs, ou aux extensions latérales de cartes microcontrôleurs placées dans un boîtier.

Caractéristiques techniques

• Dimensions : 47 x 116 mm
• Épaisseur : 1.6 mm
• Matériau : FR-4 (époxy fibre de verre)
• Pas des trous : 2.54 mm (standard DIP)
• Diamètre des trous : environ 1 mm
• Trous métallisés : oui
• Type de câblage : simple face (cuivre sur une seule face) - Style BreadBoard
• Compatibilité : composants traversants DIP, headers 2.54 mm, modules Arduino, ESP32, STM32, relais, borniers

Applications typiques

• Réalisation de circuits électroniques permanents
• Prototypage avec microcontrôleurs ou modules logiques
• Circuits en ligne : nappes de connecteurs, rangées de résistances ou de LEDs
• Extension latérale ou carte fille pour projets dans boîtier
• Travaux pratiques et projets étudiants en laboratoire électronique

Points d'attention avant l'achat

• Simple face : le cuivre n'est présent que sur une seule face. Les croisements de pistes nécessitent des straps (fils de liaison) soudés côté composants. Pour des circuits complexes avec de nombreuses interconnexions, une plaque double face sera plus pratique.
• Composants CMS : cette plaque est exclusivement destinée aux composants traversants (through-hole). Elle n'est pas adaptée aux composants de montage en surface (SMD/CMS).
• Découpe : le FR-4 peut être découpé à la scie ou avec un outil rotatif, mais génère des poussières de fibre de verre irritantes. Porter un masque et travailler dans un espace ventilé.
• Choix du format : pour un circuit plus compact, voir la plaquette bakélite 5 x 7 cm. Pour une surface plus grande, voir la plaque FR-4 9 x 15 cm.
