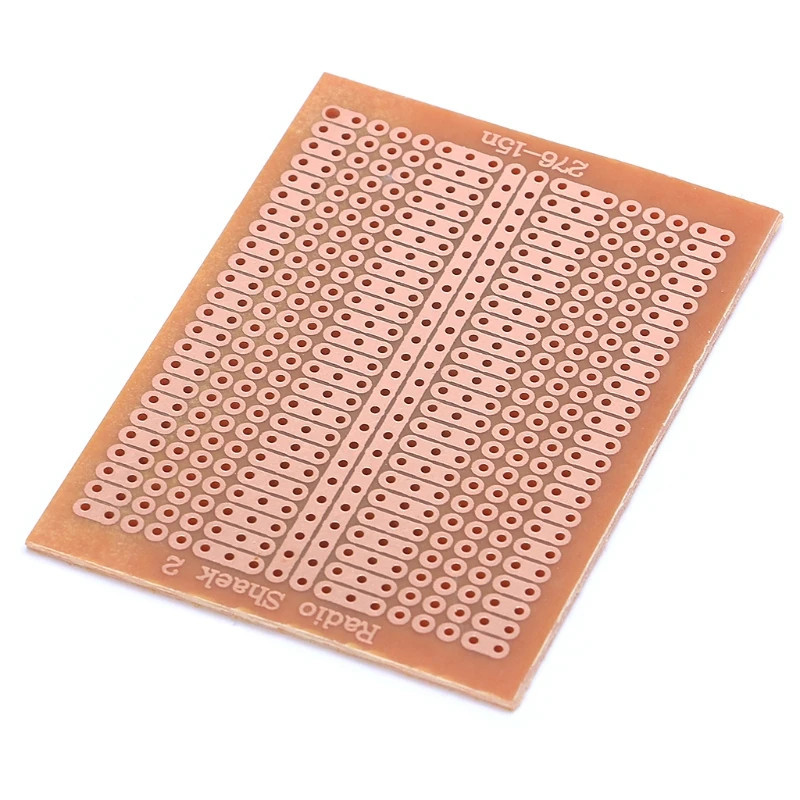

Plaquette de Prototypage Bakélite 5x7 cm – Pas 2.54 mm, Simple Face, Style Breadboard

Description

Plaquette de prototypage rigide 5 x 7 cm en bakélite (résine phénolique), pour la réalisation de circuits électroniques soudés. Le maillage de trous au pas de 2.54 mm est compatible avec l'ensemble des composants traversants standard : résistances, condensateurs, circuits intégrés DIP, headers mâles et femelles, connecteurs Arduino et ESP32.

La disposition des pistes reproduit le schéma d'un breadboard (rails d'alimentation latéraux + zones de connexion centrales), ce qui facilite le passage d'un prototype sans soudure à un montage permanent soudé, sans avoir à recâbler l'ensemble du circuit.

Caractéristiques techniques

• Dimensions : 50 x 70 mm
• Épaisseur : 1.6 mm
• Matériau : bakélite (résine phénolique – FR1)
• Pas des trous : 2.54 mm (standard DIP)
• Diamètre des trous : environ 1 mm
• Type de câblage : simple face, pistes style breadboard
• Trous métallisés : oui
• Compatibilité : composants traversants DIP, headers 2.54 mm, modules Arduino, ESP32, STM32

Usages typiques

• Passage d'un prototype breadboard à un circuit soudé permanent
• Montage de petits projets embarqués avec microcontrôleurs
• Réalisation de shields ou d'adaptateurs maison
• Ateliers de formation, travaux pratiques en laboratoire électronique
• Projets hobbyistes nécessitant un support rigide et durable

Points d'attention avant l'achat

• Bakélite vs FR4 : la bakélite (FR1) est moins rigide et plus fragile que le FR4 (époxy de verre) utilisé sur les PCB professionnels. Elle convient très bien pour le prototypage et les petits montages, mais n'est pas recommandée pour des applications soumises à des vibrations ou des contraintes mécaniques importantes.
• Simple face : les pistes ne sont présentes que sur une seule face. Les ponts et croisements de pistes doivent être gérés avec des straps (fils de liaison) soudés côté composants.
• Composants CMS : cette plaquette n'est pas adaptée aux composants de montage en surface (SMD/CMS). Elle est exclusivement destinée aux composants traversants (through-hole).
