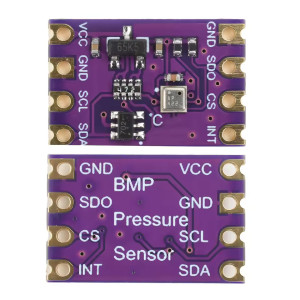

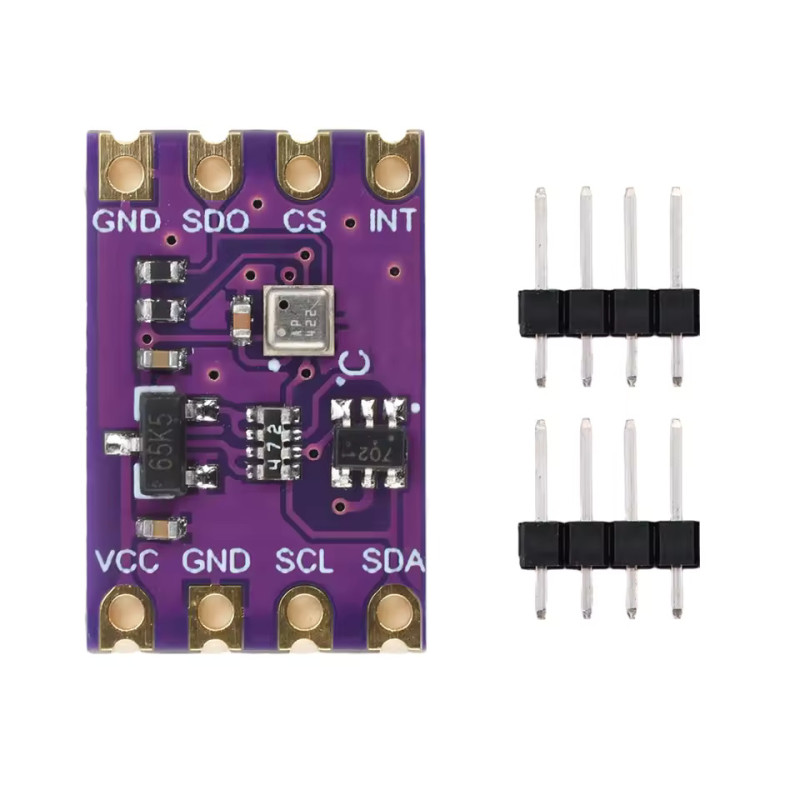

Module Capteur BMP580 – Pression Barométrique et Température Haute Précision I2C / SPI

Description technique

Le module BMP580 intègre le capteur barométrique de dernière génération de Bosch Sensortec. Il mesure la pression atmosphérique absolue ainsi que la température ambiante avec une précision et une résolution inégalées dans sa catégorie. Il constitue le successeur direct des séries BMP2xx (BMP280) et BMP3xx (BMP388), apportant des améliorations significatives en termes de bruit, de précision relative et de consommation énergétique.

Sa précision relative de ±6 Pa à température ambiante se traduit par une résolution altimétrique d'environ ±50 cm, tandis que le bruit d'altitude peut descendre jusqu'à 1,5 cm (0,1 Pa) grâce aux options de suréchantillonnage. À titre de comparaison, le BMP280 offre ±12 Pa (±1 m) et le BMP388 ±8 Pa (±0,5 m) : le BMP580 est donc nettement plus précis.

Le module se connecte via I2C (jusqu'à 1 MHz) ou SPI (jusqu'à 12 MHz), au choix, simplement en pilotant la broche CSB. Cette double interface le rend compatible avec la quasi-totalité des plateformes de prototypage sans adaptateur supplémentaire. La sélection automatique I2C/SPI s'effectue selon l'état de la broche CSB : haute = I2C, basse = SPI.

Le BMP580 dispose de plusieurs modes de fonctionnement (veille, mode forcé, mode normal) permettant d'optimiser finement la consommation électrique selon les besoins de l'application. En mode deep standby, la consommation tombe à moins de 1 µA, ce qui en fait un candidat idéal pour les objets connectés sur batterie, les stations météo autonomes ou les wearables.

Caractéristiques techniques

• Circuit intégré : BMP580 (Bosch Sensortec)
• Grandeurs mesurées : pression barométrique absolue + température
• Plage de pression : 30 kPa à 125 kPa (300 hPa à 1250 hPa)
• Précision relative pression : ±6 Pa (≈ ±50 cm d'altitude)
• Précision absolue pression : ±60 Pa (≈ ±5 m)
• Bruit d'altitude (min) : 1,5 cm / 0,1 Pa
• Coefficient de température (TCO) : 0,5 Pa/K
• Interfaces : I2C (Fm+, jusqu'à 1 MHz) et SPI (jusqu'à 12 MHz)
• Tension d'alimentation VDD : 1,71V à 3,6V
• Tension logique VDDIO : 1,08V à 3,6V
• Consommation en mesure : 5,5 µA (typique)
• Consommation en veille profonde : < 1 µA
• Plage de température : -40°C à +85°C
• Boîtier CI : LGA-10 (2,0 × 2,0 × 0,75 mm)
• FIFO intégré : oui (pour acquisition tampon)

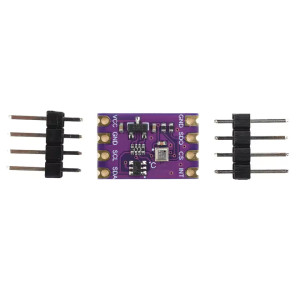

• Connecteurs : header mâle 2,54 mm

Applications typiques

• Altimètre de précision pour drones, FPV et modélisme
• Station météo personnelle avec mesure de pression et température
• Détection de changement d'étage (navigation intérieure)
• Suivi d'altitude pour wearables, montres connectées et trackers fitness
• Systèmes embarqués basse consommation sur batterie lithium
• Domotique : surveillance de pression et température ambiante
• Systèmes de contrôle de vol autonome (stabilisation barométrique)
• Remplacement direct du BMP280, BMP388 dans vos projets existants

Compatibilité et intégration

Le module BMP580 fonctionne directement avec tous les microcontrôleurs disposant d'un port I2C ou SPI. Les cartes ESP32, ESP32-S3 et ESP32-C6 sont nativement compatibles en 3,3V, tout comme les familles STM32F1, STM32F4 et STM32H7.

Pour les cartes Arduino Uno/Nano (5V), un convertisseur de niveau logique 5V/3,3V est nécessaire pour protéger le module.

Des bibliothèques logicielles sont disponibles pour les principales plateformes : bibliothèque officielle Bosch Sensor API en C, bibliothèques Arduino (Adafruit BMP58x), et pilotes MicroPython compatibles Raspberry Pi Pico.
