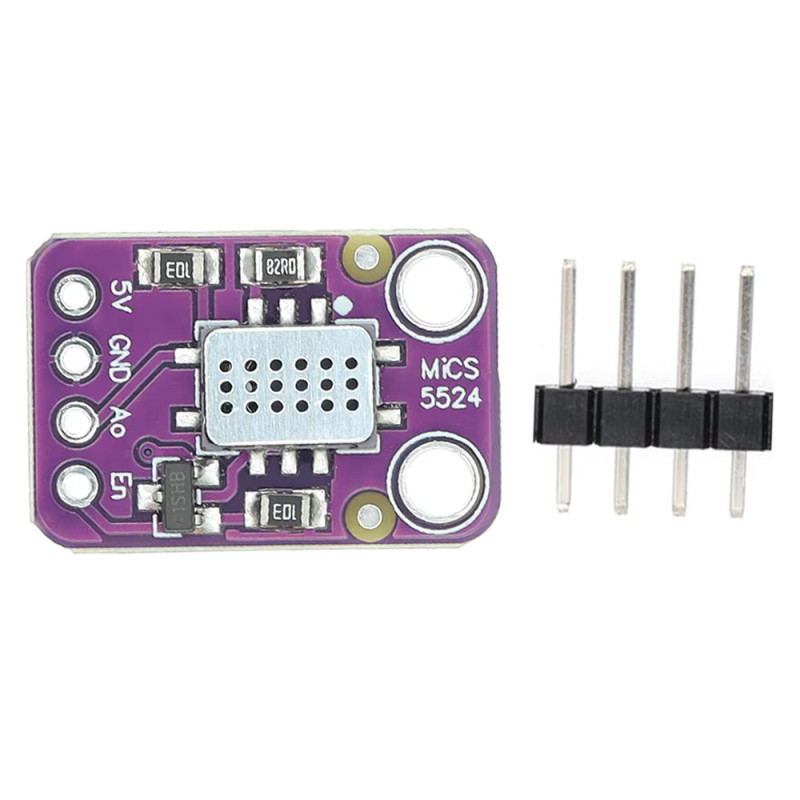

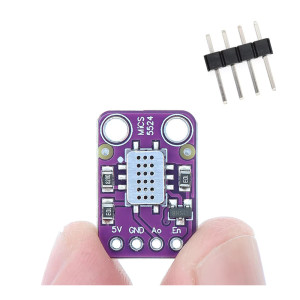

Module Capteur Gaz MICS-5524 – Détection CO, H2, Éthanol, Méthane et VOC par Sortie Analogique

Description technique

Le module MICS-5524 intègre le capteur MEMS de SGX Sensortech (Amphenol), conçu pour la détection de gaz réducteurs en environnement intérieur. Il cible principalement le monoxyde de carbone (CO), l'hydrogène (H2), l'éthanol, le méthane, le propane, l'iso-butane et l'ammoniac (NH3). Sa technologie repose sur un élément sensible à oxyde métallique (MOS) dont la résistance électrique varie en fonction de la concentration du gaz environnant.

⚠️ Point important : comme la majorité des capteurs à oxyde métallique, le MICS-5524 est sensible à plusieurs gaz simultanément mais ne peut pas distinguer lequel est présent. Il délivre une tension analogique unique proportionnelle à la concentration globale de gaz réducteurs. Il convient donc pour détecter une variation de concentration dans un gaz connu, et non pour identifier précisément la nature d'un gaz. Une calibration est nécessaire pour obtenir des mesures en ppm précises.

Le module s'alimente en 5V et fournit directement une tension analogique sur la broche AOUT, lisible par n'importe quelle entrée ADC de microcontrôleur. Un comparateur intégré sur certaines versions du module génère également une sortie numérique DOUT (seuil réglable par potentiomètre), permettant de déclencher une alerte sans lecture ADC.

Robuste et compact, le MICS-5524 est l'un des capteurs de gaz les plus utilisés dans la communauté maker pour sa simplicité de mise en œuvre et son excellent rapport qualité/prix. Il est utilisé dans des projets allant de la simple alarme CO à des systèmes de surveillance de qualité d'air intérieur plus élaborés.

Caractéristiques techniques

• Circuit capteur : MICS-5524 (SGX Sensortech / Amphenol)
• Technologie : capteur MEMS à oxyde métallique (MOS)

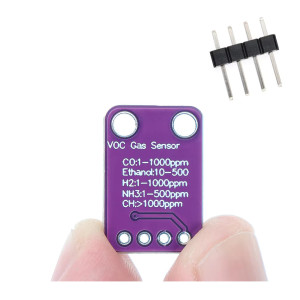

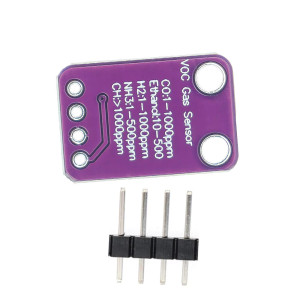

• Gaz détectés : CO (1–1000 ppm), H2 (1–1000 ppm), Éthanol (10–500 ppm), NH3 (1–500 ppm), Méthane / Propane / Iso-butane (1000+ ppm)
• Type de sortie : analogique (tension variable AOUT) + numérique seuil (DOUT)
• Tension d'alimentation module : 5V DC
• Tension de chauffe capteur (VH) : 2,4–2,5V (résistance série 75–82 Ω intégrée)
• Puissance de chauffe : 88 mW (typique)
• Temps de préchauffage recommandé : 30 secondes minimum
• Conformité RoHS : oui
• Plage de température de fonctionnement : -30°C à +85°C
• Connecteurs : header mâle 2,54 mm (VCC, GND, AOUT, DOUT)
• Dimensions module : environ 32 × 20 mm

Applications typiques

• Alarme et détection de fuite de monoxyde de carbone (CO) en intérieur
• Surveillance de la qualité de l'air intérieur (IAQ) et détection de VOC
• Détection précoce d'incendie (fumée, hydrocarbures)
• Testeur d'haleine (éthanol / alcool) pour projets DIY
• Détection de fuite de gaz naturel (méthane) ou de GPL (propane/butane)
• Systèmes embarqués de domotique et maison connectée
• Projets éducatifs sur la mesure de gaz et la chimie de l'air
• Stations de monitoring environnemental pour espaces confinés

Spécifications électriques

Compatibilité et intégration

Le module s'alimente en 5V et se connecte à n'importe quelle entrée ADC de microcontrôleur. Sur Arduino Uno/Nano (5V), la tension AOUT est directement compatible avec les entrées analogiques (0–5V, résolution 10 bits). Pour les cartes ESP32, ESP32-S3 ou STM32 (3,3V), un pont diviseur de tension ou un convertisseur de niveau est recommandé pour ramener la tension AOUT dans la plage 0–3,3V avant la lecture ADC.

La sortie numérique DOUT (comparateur à seuil réglable par potentiomètre) peut quant à elle être raccordée directement à n'importe quelle entrée GPIO 3,3V ou 5V pour déclencher une interruption ou une alarme sans nécessiter de lecture ADC. Cette sortie est particulièrement pratique pour les montages simples d'alarme.

Le module nécessite un temps de préchauffage d'au moins 30 secondes après la mise sous tension avant d'obtenir des lectures stables. Pour une calibration optimale en ppm, il est conseillé de relever la valeur R0 (résistance en air pur) lors de la première utilisation et d'utiliser les courbes de sensibilité du datasheet SGX Sensortech. Des bibliothèques Arduino et MicroPython sont disponibles dans la communauté open source pour faciliter la conversion tension → ppm.
