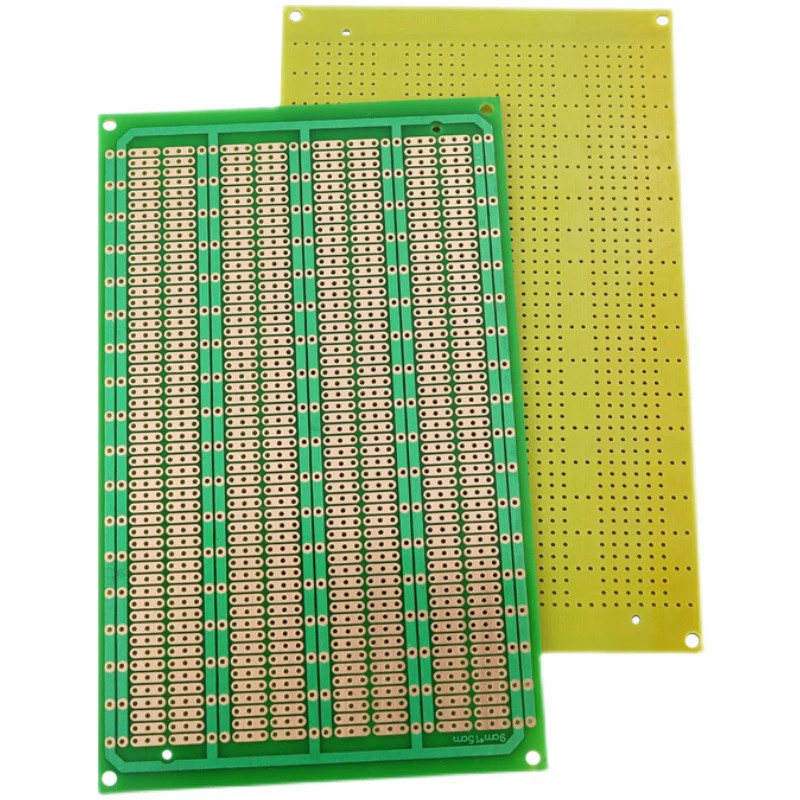

Plaque de Prototypage PCB FR-4 9x15 cm – Simple Face, Pas 2.54 mm, Composants Traversants

Description

Plaque de prototypage rigide 9 x 15 cm en FR-4 (époxy fibre de verre), pour la réalisation de circuits électroniques soudés permanents. Le maillage de trous au pas de 2.54 mm est compatible avec l'ensemble des composants traversants standard : résistances, condensateurs, circuits intégrés DIP, headers mâles et femelles, relais, bornier à vis, modules Arduino, ESP32 et STM32.

Le format 9 x 15 cm offre une surface de travail significativement plus grande que les plaquettes 5 x 7 cm, ce qui la rend adaptée aux projets intégrant plusieurs sous-circuits sur un même support : alimentation, microcontrôleur, étage de puissance, connectique.

Caractéristiques techniques

• Dimensions : 90 x 150 mm
• Épaisseur : 1.6 mm
• Matériau : FR-4 (époxy fibre de verre)
• Pas des trous : 2.54 mm (standard DIP)
• Diamètre des trous : environ 1 mm
• Trous métallisés : oui
• Type de câblage : simple face (cuivre sur une seule face) - Type BreadBoard
• Compatibilité : composants traversants DIP, headers 2.54 mm, modules Arduino, ESP32, STM32, relais, borniers

Applications typiques

• Assemblage de circuits électroniques permanents multi-blocs
• Prototypes d'alimentations, de cartes capteurs ou de cartes de commande
• Support rigide pour projets Arduino, ESP32, STM32
• Réalisation de shields ou d'interfaces maison
• Projets étudiants et travaux pratiques en laboratoire électronique

Points d'attention avant l'achat

• FR-4 vs bakélite : le FR-4 est plus solide, plus rigide et moins cassant que la bakélite (FR1). Il supporte mieux les contraintes mécaniques (vissage, découpe, vibrations) et présente de meilleures propriétés d'isolation électrique. C'est le matériau utilisé sur les PCB professionnels.
• Simple face : le cuivre n'est présent que sur une seule face. Les croisements de pistes nécessitent des straps (fils de liaison) soudés côté composants. Pour des circuits complexes avec de nombreuses interconnexions, une plaque double face sera plus pratique.
• Composants CMS : cette plaque est exclusivement destinée aux composants traversants (through-hole). Elle n'est pas adaptée aux composants de montage en surface (SMD/CMS).
• Découpe : le FR-4 peut être découpé à la scie ou avec un outil rotatif, mais génère des poussières de fibre de verre irritantes. Porter un masque et travailler dans un espace ventilé.
